XF系列中型输送机,除具有一般轻型悬挂输送机的特点外 ,更具有单点吊重50-150kg,运行平稳,链条可拆卸,轨道刚度好等优点。而在诸多行业中广泛被应用。

　　十字链条:WF 400十字输送链适用于汽车轮毂积放输送机牵引之用。

　　链条是由驱动链条带动,在轨道内作连续运行的部件,它在输送机中起着悬挂和传送工作的作用,输送链条采用双向铰接,因此它除了作直线运动后,还能随着轨道的曲线形状,在完成水平和垂直面内的空间曲线运动。

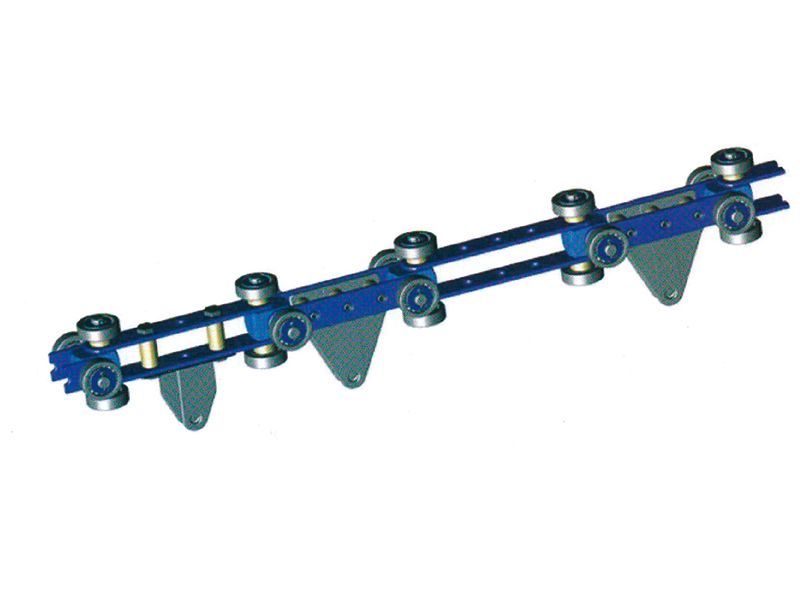

　　下图所示是XF系列输送机的输送链条简图。它的每1节(T)有4个走轮、4个导向和2个十字节。走轮和导向轮用双链板通过十字节和销轴相连接。销轴中间挂上可拆式吊板或固定吊板后,即可运送工件。它的走轮和导向轮都采用双排滚珠结构,其大小常规为中38,中45轴承作导向、走轮组成,轨道宽度做出相应调整。
